대형 시로코팬
특징
- 저소음형 날개 및 케이싱 설계로 소음을 극소화
- 모터와 팬의 직결형으로 소형·경량화하여 취급 및 설치 간편
- 설치한 상태로 모터와 날개의 분리가 가능하여 점검 및 보수 용이
- 주위 온도 범위 : -10°C에서 +50°C (상온에서 상대습도 90%까지 사용 가능)
용도
- 빌딩, 아파트, 지하상가, 공장, 주택, 작업장, 창고 등의 일반 교환기,
공기 정화, 냉난방 송풍, 급·배기용 (공조설비)
- 각종 기기 조립용 및 기기 냉각 송풍용
(정류기, 변압기, 건조기, 용접기, 계측기 등)
|
| 모델명 | 날개치수(mm) | 극수(p) | 전원 | 최대풍량(㎥/h) | 최대정압(mmAq) | 전 류(A) | 소비전력(W) | 중 량(Kg) | 자료 다운받기 |
|---|

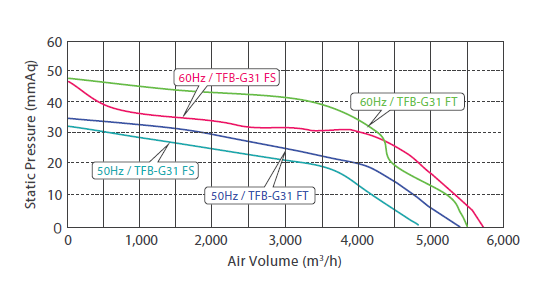

| TFB-G31FS |
310 |
6 |
1Ø 220V 50Hz |
4,900 |
33 |
4.1 |
770 |
48 |
 |
| 1Ø 220V 60Hz |
5,480 |
47 |
5.8 |
1,210 |
| TFB-G31FT |
310 |
6 |
3Ø 220/380V 50Hz |
5,300 |
34 |
3.8 / 2.2 |
830 |
47 |
|
| 3Ø 220/380V 60Hz |
5,850 |
49 |
4.3 / 2.5 |
1,240 |

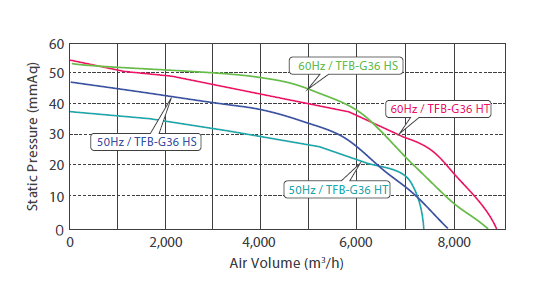

| TFB-G36HS |
360 |
6 |
1Ø 220V 50Hz |
7,700 |
45 |
10.4 |
1,650 |
56 |
|
| 1Ø 220V 60Hz |
8,600 |
53 |
11.2 |
2,340 |
| TFB-G36HT |
360 |
6 |
3Ø 220/380V 50Hz |
7,200 |
34 |
5.5 / 3.2 |
1,275 |
56 |
|
| 3Ø 220/380V 60Hz |
8,800 |
54 |
7.6 / 4.4 |
2,065 |

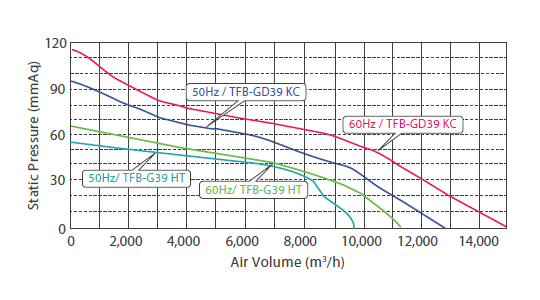

| TFB-G39HT |
390 |
6 |
3Ø 220/380V 50Hz |
9,600 |
55 |
12.6 / 7.3 |
2,510 |
70 |
|
| 3Ø 220/380V 60Hz |
11,400 |
65 |
14.3 / 8.2 |
4,190 |

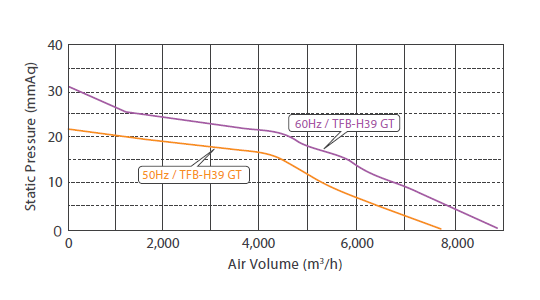

| TFB-H39GT |
390 |
8 |
3Ø 220/380V 50Hz |
7,600 |
22 |
7.0 / 4.0 |
1,170 |
70 |
|
| 3Ø 220/380V 60Hz |
8,800 |
33 |
7.3 / 4.2 |
1,790 |

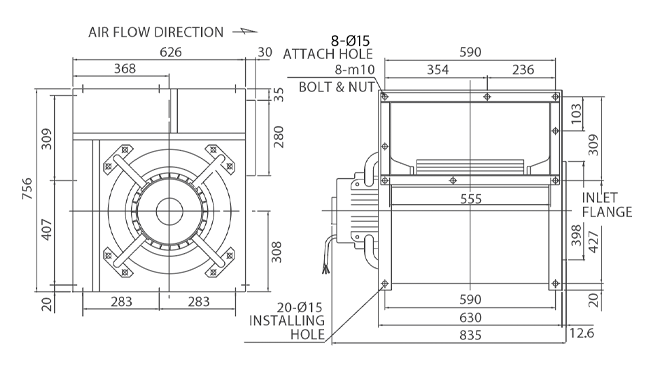

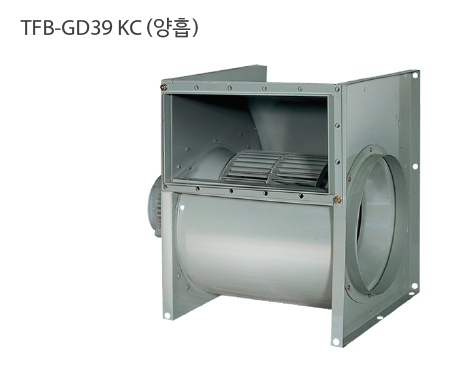

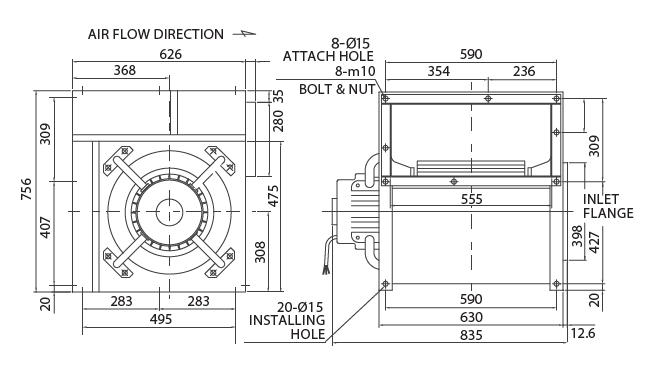

| TFB-GD39KC |
390 |
6 |
3Ø 220/380V 50Hz |
12,850 |
96 |
14.5 / 8.4 |
3,820 |
103 |
|
| 3Ø 220/380V 60Hz |
15,000 |
115 |
19.7 / 11.6 |
6,200 |

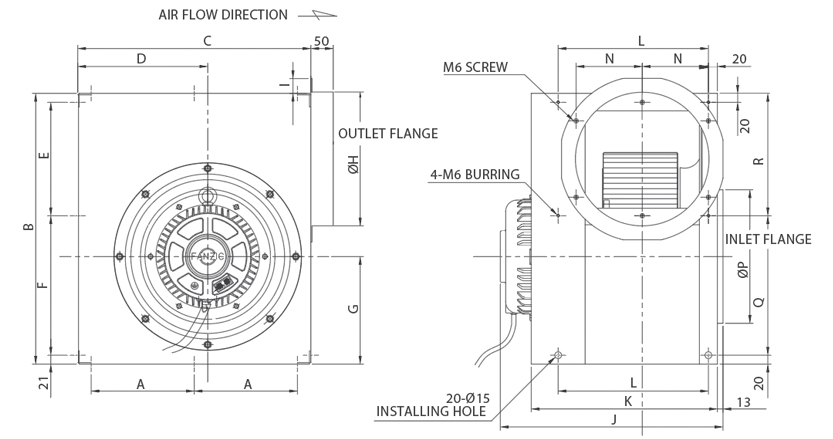

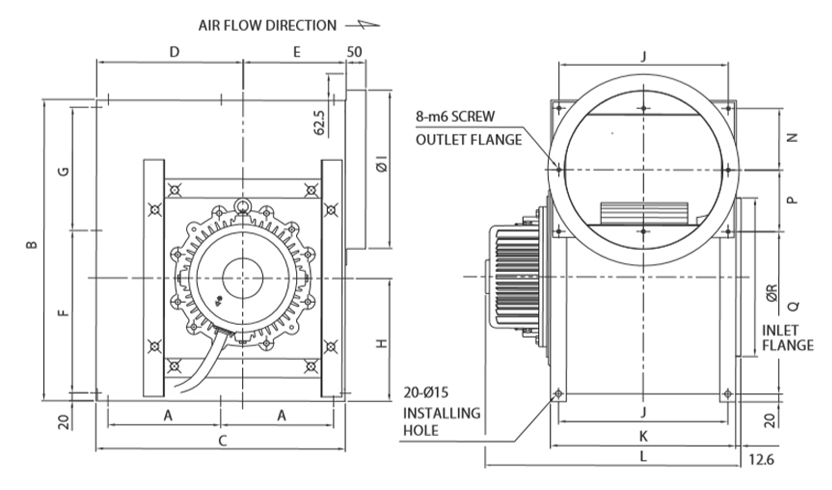

| 모델명 | A | B | C | D | E | F | G | H | I | J | K | L | N | P | Q | R |
|---|
| TFB-G31FS/FT |
230 |
604 |
520 |
290 |
253 |
311 |
240 |
298 |
33 |
482 |
375 |
335 |
148 |
298 |
311 |
273 |
| TFB-G36HS/HT |
255 |
655 |
570 |
320 |
278 |
337 |
277.5 |
347 |
21 |
507 |
400 |
360 |
160 |
347 |
295 |
340 |

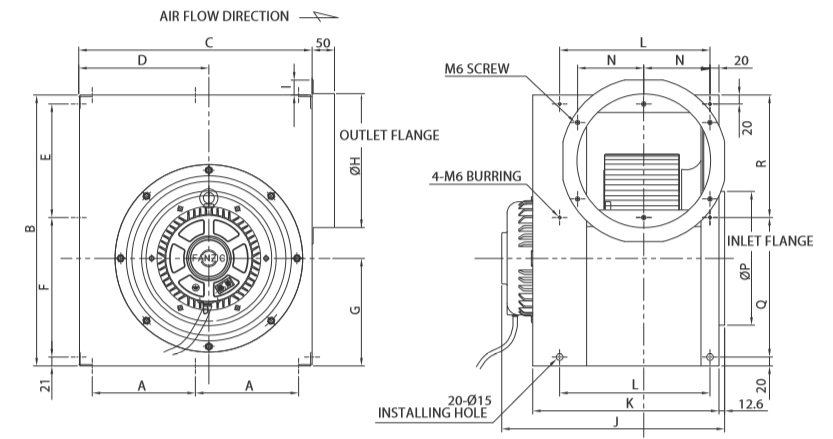

| 모델명 | A | B | C | D | E | F | G | H | I | J | K | L | N | P | Q | R |
|---|
| TFB-G39HT |
283 |
756 |
626 |
368 |
258 |
407 |
309 |
309 |
398 |
425 |
465 |
578 |
154.5 |
154.5 |
407 |
398 |
| TFB-H39GT |
283 |
756 |
626 |
368 |
258 |
407 |
309 |
309 |
398 |
425 |
465 |
578 |
154.5 |
154.5 |
407 |
398 |

|
|
