위상 제어기
제품정보 제어기 위상 제어기
특징
ㅇ 온도감지센서에 따른 자동 방식와 수동방식(풍량, 시간 수동제어) 선택 동작
ㅇ 10단계 속도 범위,1% 단위 속도제어 (3상은 10% 단위)
ㅇ 추가로 램프 또는 히터 등을 구동시킬 수 있는 보조 출력 기능

용도
ㅇ 송풍기 및 하우스팬의 속도 제어, ON/OFF 시간 제어
자동제어기(단상)

※ 참고
인버터에 단상전원을 인가하여 사용하게되면 파워콘덴서에 리플이 증가해 콘덴서가 소손되고, 토크특성이 떨어질 수 있습니다.
부득이 단상전원을 인가 할 수 밖에 없는 상황일 경우 모터 제어용량 보다 인버터 제어전류가 2배 이상인 인버터를 사용해야 합니다.
따라서, 상기단상 220V 입력하여 삼상 220V로 출력하는 TFA-IVxxHP-S의 제어전류는 송풍기 측면에서는 ½ 이하의 제어전류임에 주의 하십시오.
모델명 전원 제어출력

제어전류

(P)

제어속도범위

(%)

적용수량 비고
(HP) (KW)
FFC-8K (10대용) 1Ø 220V 60Hz 10 8 36

0~100%

(1%단위제어)

10 (TFP-H100 ES) 기준 출력 2개 4Kw
FFC-8K (5대용) 1Ø 220V 60Hz 5 4 18 5 (TFP-H100 ES) 기준 출력 1개 4Kw
FFC-8K (10대용 삼선식) 3Ø 380V60Hz 10 8 12 10 (TFP-H100 ES) 기준 삼상
FFC-8K (10대용 사선식) 3Ø 380V60Hz 10 8 12 10 (TFP-H100 ES) 기준 삼상
FFC-750 3Ø 380V60Hz 1 0.8 12 10 (TFP-H100 ES) 기준 사선식
자동제어기(삼상)
※ 참고
인버터에 단상전원을 인가하여 사용하게되면 파워콘덴서에 리플이 증가해 콘덴서가 소손되고, 토크특성이 떨어질 수 있습니다.
부득이 단상전원을 인가 할 수 밖에 없는 상황일 경우 모터 제어용량 보다 인버터 제어전류가 2배 이상인 인버터를 사용해야 합니다.
따라서, 상기단상 220V 입력하여 삼상 220V로 출력하는 TFA-IVxxHP-S의 제어전류는 송풍기 측면에서는 ½ 이하의 제어전류임에 주의 하십시오.
모델명 전원 제어출력

제어전류

(P)

제어속도범위

(%)

적용수량 비고
(HP) (KW)

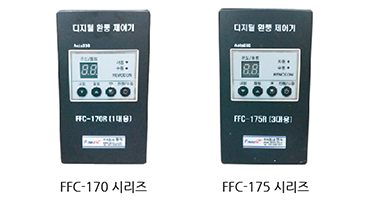

FFC-170 1Ø 220V 60Hz

1 0.8 3.6

0~100%

(1% 단위제어)

1 (TFP-H100 ES) 기준
FFC-170H 1 0.8 3.6 1 (TFP-H100 ES) 기준 H: 회전 기능
FFC-170R 1 0.8 3.6 1 (TFP-H100 ES) 기준 R: 리모콘 기능
FFC-170RH 1 0.8 3.6 1 (TFP-H100 ES) 기준 HR: 리모콘/회전 가능
FFC-175 3 2.4 10.9 3 (TFP-H100 ES) 기준
FFC-175R 3 2.4 10.9 3 (TFP-H100 ES) 기준 R: 리모콘 기능
