환기팬 응용시스템
제품정보 환기팬 응용시스템
자력식 슬림 행거팬 설치

대형 환기팬 응용 시스템 소개서 다운로드

용도

ㅇ 지하주차장 급배기 / 지하주차장 결로방지 / 체육관, 강당, 수영장, 실내 테니스장 / 지하상가 / 공장 급배기

TFH-시리즈 ※ 도면을 클릭하시면 확대된 이미지를 보실 수 있습니다.

모델명

A

(mm)

B

(mm)

C

(mm)

D

(mm)

E

(mm)

TFH-F100 ETA 1,000 1,000 514 62 452
TFH-F140 FTA 1,380 1,380 517 62 455
TFH-G200 HT 1,910 1,910 566 62 504
모델명  전원

날개치수

(mm)

극수

(P)

최대풍량

(㎡/h)

소비전력

(W)

정격전류

(A)

중량

(kg)

TFH-F100 FTA 3Φ 380V 50Hz 910 4 16,500 874 1.7 57
3Φ 380V 60Hz 19,000 1,005 1.9
TFH-F140 FTA 3Φ 380V 50Hz 1,285 4 36,900 1,160 2.6 81
3Φ 380V 60Hz 42,500 1,342 2.95
TFH-G200 HT 3Φ 380V 50Hz 1,730 6 62,600 2,130 4.4 160
3Φ 380V 60Hz 72,000 2,450 5.0

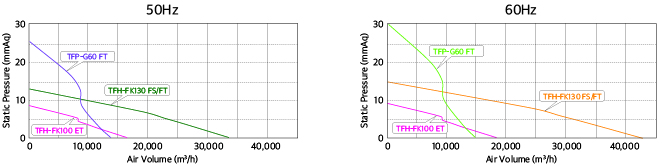

정압곡선

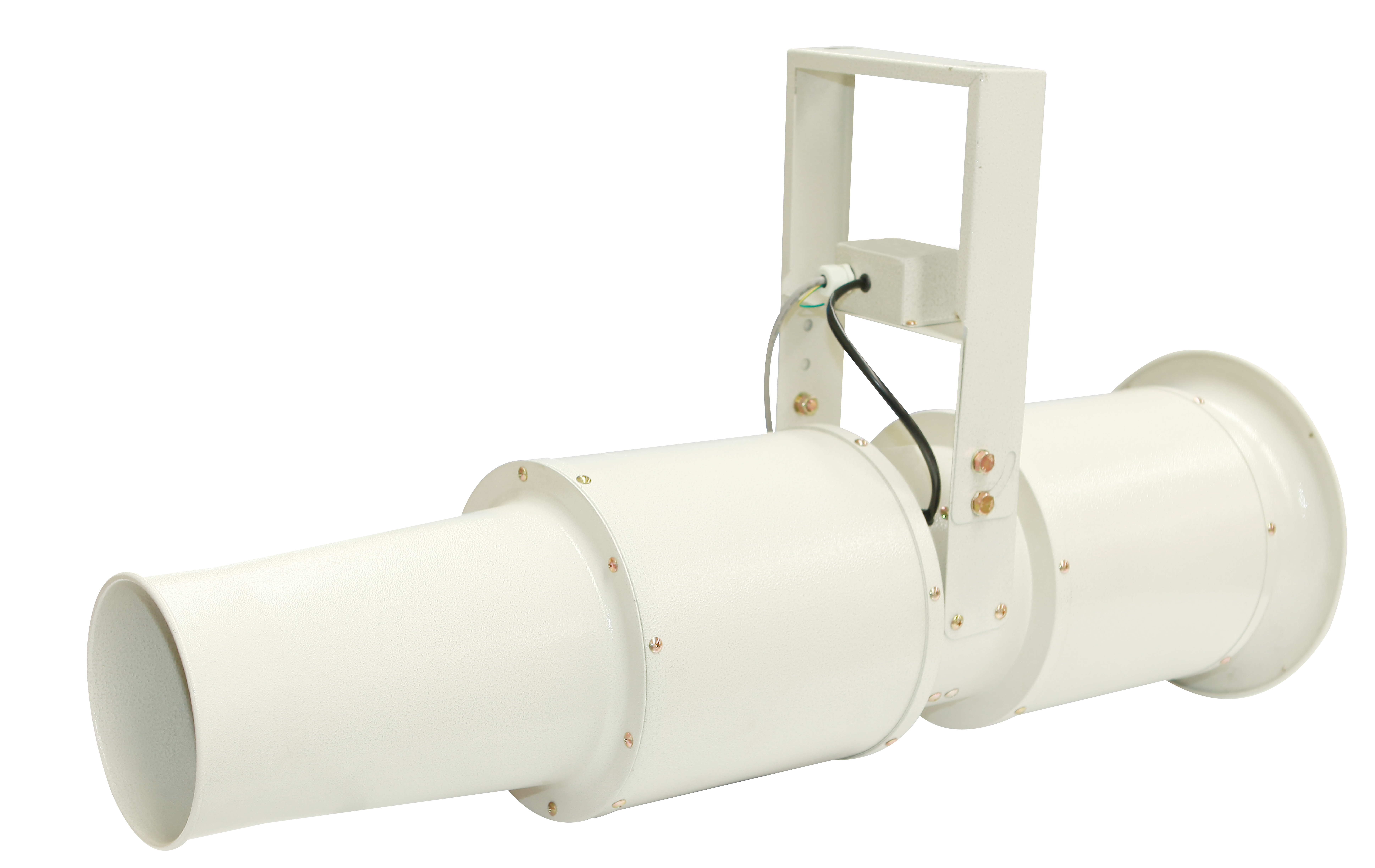

TFZ-시리즈 ※ 도면을 클릭하시면 확대된 이미지를 보실 수 있습니다.


특 징

- 급기팬으로부터 흡입된 공기의 기류를 형성하여 배기팬까지 유도

- 덕트 공사를 하지 않아 충고에 영향을 미치지 않음

- 무덕트 방식으로 행거 로드에 의한 간편한 설치 및 유지 보수의 편리성

- 공기 유인 방식이므로 넓은 공간의 환기 기능

 용 도

- 빌딩, 아파트, 주상복합건물, 공장, 창고 등 지하 배기

모델명 날개치수
(mm)
전원 극수
(P)
회전수
(RPM)
풍량
(CMH)
소비전력
(W)
전류
(A)
중량
(kg)
TFZ-E20 DS 200 1Ø 220V 60Hz 2 3,400 1,800 144 0.67 16
TFZ-E28 ES 275 2 3,280 2,800 230 1.06 25
TFZ-E33 ES 330 2 3,300 4,000 420 2.0 30

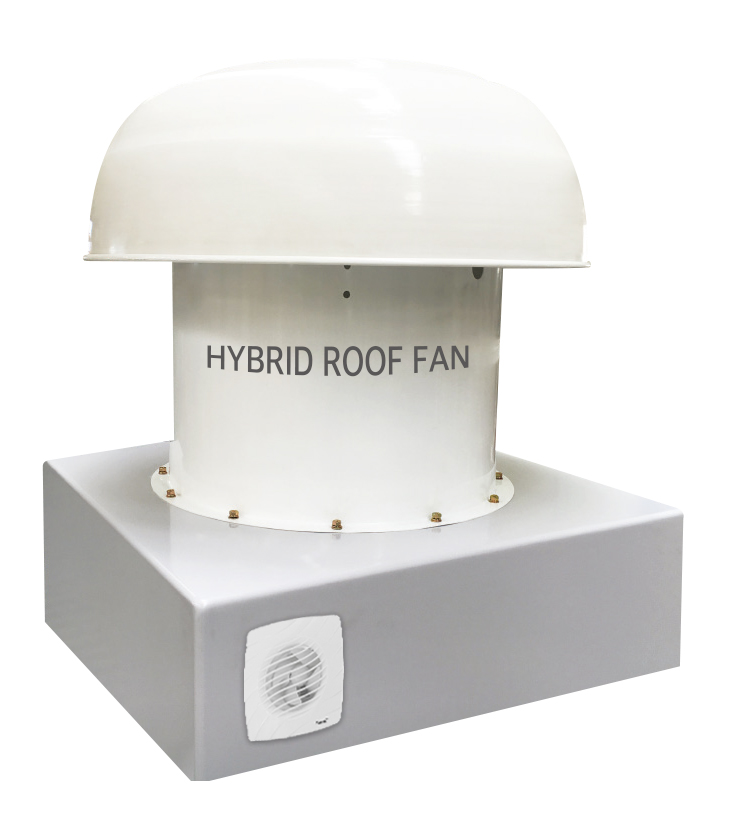

TFR-F60 ESA ※ 도면을 클릭하시면 확대된 이미지를 보실 수 있습니다.

특 징

- 자연 환기와 강제 환기 겸용의 하이브리드 루프팬

- 개별 환기팬 작동시 차압센서에 의한 루프팬 구동

- 필요시 루프팬이 작동하므로 불필요한 전력 낭비 최소화

- 저소음형 에어포일팬 장착

용 도

- 빌딩, 아파트, 주상복합건물, 공장, 창고 등 각종 배기

모델명 날개치수
(mm)
전원 극수
(P)
최대정압
(mmAq)
최대풍량
(CMH)
전류
(A)
중량
(kg)
TFR-F60 ESA 586 1Ø 220V 60Hz 4 19 10,210 2.49 60

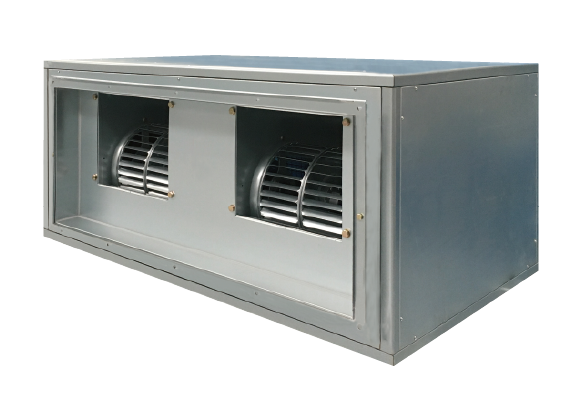

TFS-GD 시리즈 ※ 도면을 클릭하시면 확대된 이미지를 보실 수 있습니다.

특 징

- 배기가스의 오염 물질을 희석하여 실내의 오염된 공기를 배기

- Fan과 Louver를 하나의 Case에 일체화 시켜 Fan Room과

  덕트공사가 필요 없어 건축 공사비 절약 가능

- Fan Room을 만들 필요가 없어 기존 층고에도 쉽게 설치 가능하고

  설치장소의 제약이 적음

- 주차장 천장에 행거 로드를 이용 설치, 시공이 간편하고

  공사 비용이 저렴

- 모터 양축형 행거팬 설계로 벨트 교환이 필요 없어

  유지 보수 관리가 용이

- 내열형 모터 적용으로 소방 제연팬 겸용 운전 가능

용 도

- 대형 빌딩, 아파트, 상가 등의 지하주차장 급·배기용

모델명 전원 최대풍량
(㎥/h)
모터출력
(W)
최대정압
(mmAq)
소음
(dB)
회전수
(RPM)
중량
(kg)
TFS-GD23 HT-H 3Ø 220/380V 60Hz 8,000 750 27 63 1,110 72
TFS-GD25 HT-H 3Ø 220/380V 60Hz 12,000 1,500 35 63 1,175 95
TFS-GD30 HT-H 3Ø 220/380V 60Hz 20,000 2,200 32 65 1,165 112
TFS-GD38 HT-H 3Ø 220/380V 60Hz 25,000 3,700 29 68 860 200
